Большинство детей и уж тем более все взрослые знают о существовании огнетушителей, а вот как правильно ими пользоваться и что можно тушить, знают только 20%.


Углекислотные огнетушители

Предназначены для тушения загораний различных веществ и материалов, электроустановок под напряжением до 10000 В (10кВ), двигателей внутреннего сгорания, горючих жидкостей.

Запрещается тушить материалы, горение которых происходит без доступа воздуха.

Принцип действия основан на вытеснении двуокиси углерода избыточным давлением. При открывании запорно-пускового устройства СО2 по сифонной трубке поступает к раструбу. Углекислота, попадая на горящее вещество, изолирует его от кислорода. СО2 из сжиженного состояния переходит в твердое (снегообразное). Температура на выходе из раструба резко (от -70С до -80С) понижается, тем самым одной из особенностью этих огнетушителей является понижение температуры в место распыления.

Из-за эффекта охлаждения, этот тип огнетушителей зачастую используют не по назначению, для охлаждения чего-либо, например интеркулера перед состязательным заездом на спортивных авто.

Конструкция углекислотного огнетушителя. Углекислотный огнетушитель состоит из: корпуса; заряда ОТВ (двуокись углерода); сифонной трубки; раструба; ручки для переноски; предохранительной чеки; запорно-пускового устройства.

Срок проверки - 1 раз в год (путем взвешивания), перезарядки - 1 раз в 5 лет.

Углекислотные огнетушители Принцип тушения углекислотным огнетушителем Конструкция углекислотного огнетушителя

Пенные огнетушители

Предназначены для тушения пожаров и загораний твердых веществ и материалов, ЛВЖ и ГЖ, кроме щелочных металлов и веществ, горение которых происходит без доступа воздуха, а также электроустановок без напряжения.

Принцип действия химического огнетушителя. При срабатывании запорно-пускового устройства открывается клапан стакана, освобождая выход кислотной части огнетушащего вещества. При переворачивании огнетушителя кислота и щелочь вступают во взаимодействие. При встряхивании реакция ускоряется. Образующаяся пена поступает через насадку (спрыск) к очагу пожара.

Принцип действия воздушно-пенных огнетушителей основан на вытеснении раствора пенообразователя избыточным давлением рабочего газа (воздух, азот, углекислый газ). При срабатывании запорно-пускового устройства прокалывается заглушка баллона с рабочим газом. Пенообразователь выдавливается газом через каналы и сифонную трубку. В насадке пенообразователь перемешивается с засасываемым воздухом, и образуется пена. Она попадает на горящее вещество, охлаждает его и изолирует от кислорода.

Химический пенный огнетушитель подлежит зарядке каждый год независимо от того, использовался он или нет.

Пенными огнетушителями запрещается тушить электроустановки под напряжением.

Конструкция пенного огнетушителя. Пенный огнетушитель бывает двух конструкций химического и воздушно пенного. Первый тип состоит из: корпуса; запорно-пускового устройства; стакана с кислотной частью; щелочной частью (смесь соли и пенообразователя). Второй тип состоит из: корпуса; запорно-пускового устройства; сифонной трубки; насадки; раствора пенообразователя; баллона с рабочим газом; насадки.

Срок проверки - 1 раз в год, перезарядки - 1 раз в год.

Пенные огнетушители Принцип тушения пенным огнетушителем

Порошковые огнетушители

Предназначены для тушения пожаров и загораний нефтепродуктов, ЛВЖ и ГЖ, растворителей, твердых веществ, а также электроустановок под напряжением до 1000 В (1кВ).

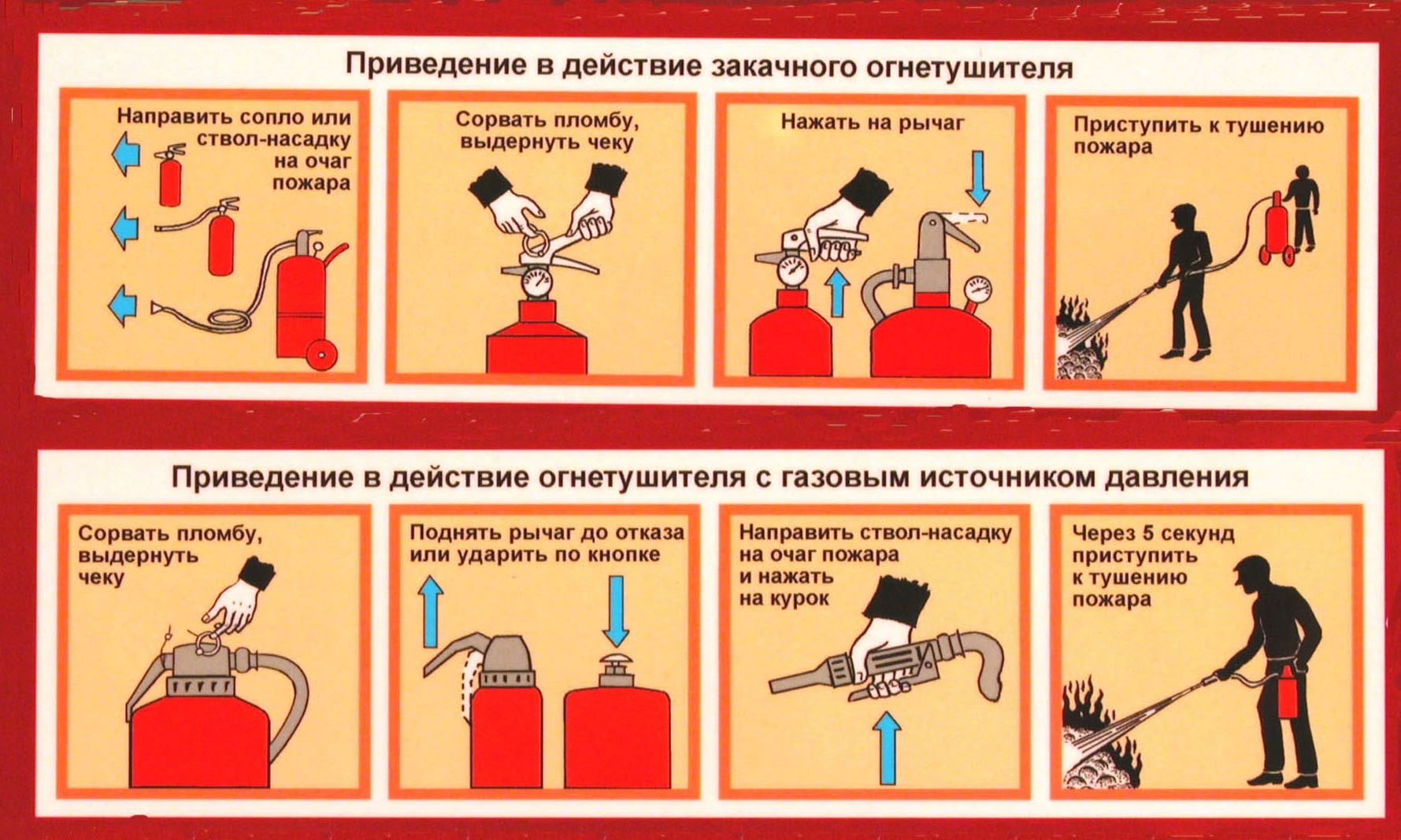

Принцип действия огнетушителей со встроенным газовым источником давления. При срабатывании запорно-пускового устройства прокалывается заглушка баллона с рабочим газом (углекислый газ, азот). Газ по трубке подвода поступает в нижнюю часть корпуса огнетушителя и создает избыточное давление. Порошок вытесняется по сифонной трубке и шланг к стволу. Нажимая на курок ствола, можно подавать порошок порциями. Порошок, попадая на горящее вещество, изолирует его от кислорода воздуха.

Принцип действия закачного огнетушителя. Рабочий газ закачан непосредственно в корпус огнетушителя. При срабатывании запорно-пускового устройства порошок вытесняется газом по сифонной трубке в шланг и к стволу-насадке или в с сопло. Порошок можно подавать порциями. Он попадает на горящее вещество и изолирует его от кислорода воздуха.

Порошковые огнетушители так же обладают эффектом ингибирования, при попадании огнетушащего вещества в зону тушения вещества разлагаются при этом происходит интенсивное торможение скорости горения.

Перед тушением убедись в отсутствии скруток и перегибов на шланге огнетушителя.

После тушения убедись, что очаг ликвидирова и пожар не возобновится.

Конструкция порошкового огнетушителя. Порошковый огнетушитель состоит из: корпуса; заряда ОТВ (порошок); сифонной трубки; баллона с газом вытесняющим ОТВ; газовая трубка с аэратором; манометра; рычага запорно-пускового устройства; предохранительной чеки.

Срок проверки - 1 раз в год (выборочно), перезарядки - 1 раз в 5 лет.

Порошковые огнетушители Принцип тушения порошковым огнетушителем Конструкция порошкового огнетушителя

Огнетушитель порошковый самосрабатывающий (ОСП)

Предназначен для тушения небольших пожаров и загораний твердых органических веществ, ГЖ и ЛВЖ, плавящихся материалов, электроустановок при напряжении до 1000В.

Огнетушитель порошковый самосрабатывающий

Аэрозольные генераторы «Пурга»

Служат для автоматического или ручного тушения загораний в производственных и бытовых помещениях объемом до 200 кв.м. При срабатывании выделяется высокодисперсный аэрозоль, который тормозит пламенное горение. Узлы запуска: электрический, тепловой и механический (ручной).

Аэрозольные генераторы «Пурга»

Правила работы с огнетушителем

  1. При тушении электроустановок порошковым огнетушителем подавай заряд порциями через 3-5 секунд
  2. Не подноси огнетушитель ближе 1м к горящей электроустановке
  3. Направляй струю заряда только с наветренной стороны
  4. Не берись голой рукой за раструб углекислотного огнетушителя во избежание обморожения
  5. При тушении нефтепродуктов пенным огнетушителем покрывают пенной всю поверхность очага, начиная с ближнего края
  6. При тушении горящего масла запрещается направлять струю заряда сверху вниз
  7. Направляй струю заряда на ближний край очага, углубляясь постепенно, по мере тушения
  8. Очаг пожара в ниже тушите сверху вниз
  9. По возможности тушите пожар несколькими огнетушителями
Правила работы с огнетушителем

Правила работы с порошковыми огнетушителями

  1. Тушить очаг пожара с наветренной стороны
  2. При проливе ЛВЖ тушение начинать с передней кромки, направляя струю порошка на горящую поверхность, а не на пламя
  3. Истекающую жидкость тушить сверху вниз
  4. Горящую вертикальную поверхность тушить снизу вверх
  5. При наличии нескольких огнетушителей, необходимо применять их одновременно
  6. Следите, чтобы потушенный очаг не вспыхнул снова (никогда не поворачивайтесь к нему спиной)
  7. После использования, огнетушители сразу необходимо оправить на перезарядку
Правила работы с порошковыми огнетушителями

Плакаты с правилами пользования огнетушителями

Если у Вас есть возможность распечатать плакат с правилами пользования огнетушителями, то вы можете скачать архив по ссылке ниже. В нем вы найдете пять плакатов в хорошем разрешении которое позволит распечатать качественные плакаты для вашей организации. Файлы в формате PDF которые откроются на многих компьютерах. Содержат правила использования всеми видами огнетушителями, а так же описания каждого вида огнетушителя.

Скачать архив ZIP с плакатами (размер архива 2,4Мб)

Плакат Углекислотные ОГ Плакат Пенные ОГ Плакат Порошковые ОГ

Типы огнетушителей в зависимости от объема

Ручные малолитражные
(до 5 л)
Промышленные ручные
(5-10л)
Передвижные и стационарные
(свыше 10л)
